Приборы для измерения температуры.
В автоматизированных системах измерение температуры осуществляется, как правило, на основе контроля физических свойств тел функционально связанных с температурой последних.
Приборы для контроля температуры по принципу действия могут быть разделены на следующие группы:
1. термометры расширения для контроля теплового расширения жидкости или твердых тел (ртутные, керосиновые, толуоловые и др.);
2. манометрические термометры для контроля температуры путем измерения давления жидкости, пара или газа, заключенных в замкнутую систему постоянного объема (например ТГП-100);

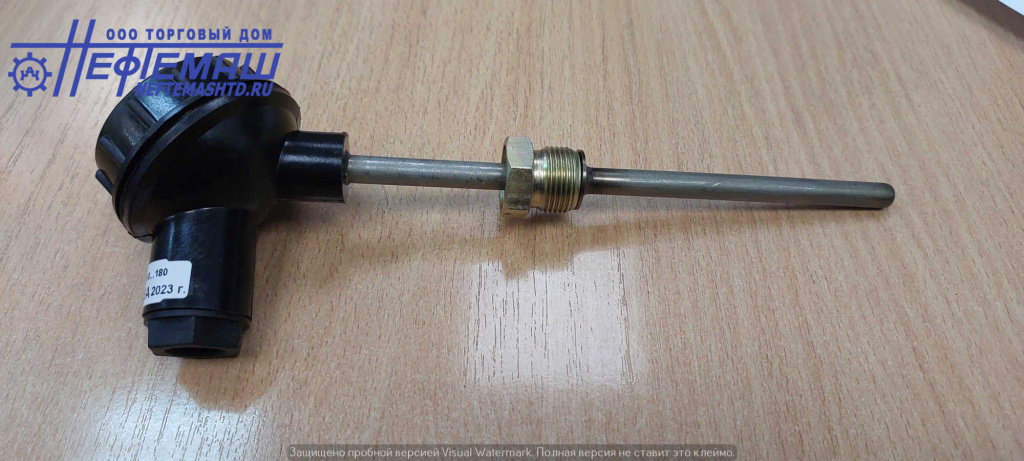

3. приборы с термометрами сопротивления или термисторами для контроля электрического сопротивления металлических проводников (термометры сопротивления) или полупроводниковых элементов (термисторов, ТСМ, ТСП);
4. термоэлектрические приборы для контроля термоэлектродвижущей силы (ТЭДС) развиваемой термопарой из двух различных проводников (величина ТЭДС зависит от разности температур спая и свободных концов термопары, присоединяемых к измерительной схеме) (ТПП, ТХА, ТХК и др.);
5. пирометры излучения для измерения температуры по яркости, цвету или тепловому излучению накаленного тела (ФЭП-4);
6. радиационные пирометры для измерения температуры по тепловому действию лучеиспусканию накаленного тела (РАПИР).

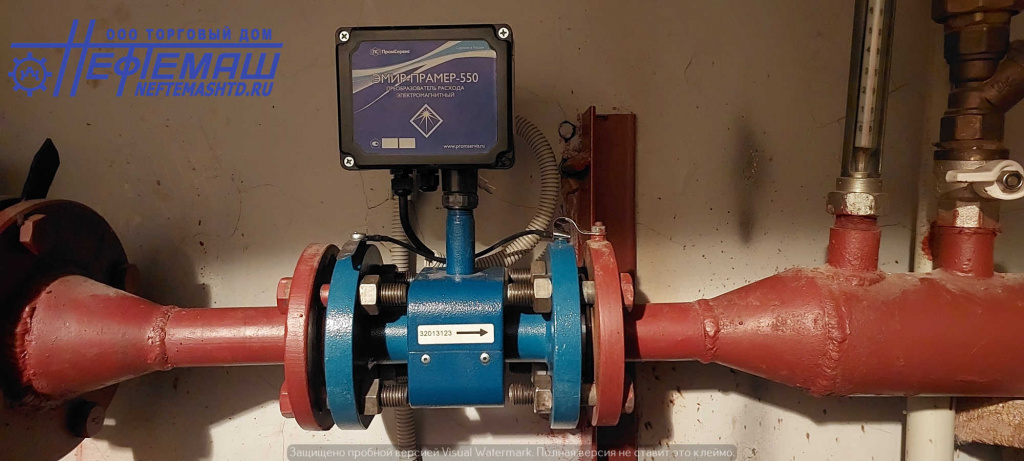

Для измерения расходов жидкостей и газов используют в основном два вида расходомеров — переменного и постоянного перепада.
В основу принципа действия расходомеров переменного перепада положено измерение перепада давления на сопротивлении, введенном в поток жидкости или газа. Если измерять давление до сопротивления и непосредственно за ним, то разность давлений (перепад) будет зависеть от скорости потока, а следовательно, и от расхода. Такие сопротивления, установленные в трубопроводах, называются сужающими устройствами. В качестве сужающих устройств в системах контроля расхода широко применяются нормальные диафрагмы. Комплект диафрагм состоит из диска с отверстием, кромка которого с плоскостью диска составляет угол 45 град. Диск помещается между корпусами кольцевых камер. Между фланцами и камерами установлены уплотняющие прокладки. Отборы давления до и после диафрагмы берут из кольцевых камер.
